产品概述

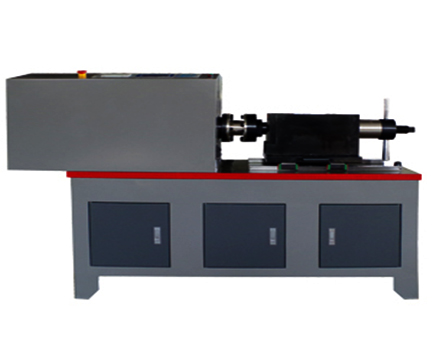

LN-S系列 高强螺栓测试仪，也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩（扭力）测试仪，是我公司近期研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、最大扭矩、预拉力、轴力、扭矩系数等参数的拉扭类试验机，由加载系统、传动系统、螺栓夹具部分、FTS数字式数据采集处理系统、液晶显示器等组成。
该机采用卧式结构，液晶显示，FTS全数字式数据采集控制系统，电机减速机传动，双向扭转传感器和轴向传感器检测扭矩和轴向力，具有加载均匀、性能稳定、质量可靠、无冲击、数据采集控制准确的特点，广泛用于螺栓螺母生产使用企业、航空航天、风电、光伏、铁塔、钢结构、汽车交通、工程机械、大专院校、科研院所、质量监督等行业。
适用标准：

JB/T9370—2007《扭转试验机技术条件》
GB10128—2007《金属材料 室温扭转试验方法》
GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》
用户也可以提供相关的技术标准，如ISO、ASTM、EN、DIN、JIS，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

产品功能特点

1. 主    机：采用卧式结构，钢板工作台，以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上，夹具采用优质合金结构钢，保证其使用寿命，试样的安装、拆卸方便、快捷。

2. 驱动系统：由电机减速机驱动，速度调节范围宽，加载均匀、稳定。

3. 传动系统：采用摆线针轮减速器、联轴器传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意调节。

4. 测量显示系统：该机采用高精度扭矩传感器采集螺栓的扭矩，高精度轴力传感器检测螺栓的轴向力，液晶屏显示试样的扭矩、轴向力以及扭矩系数K等。

5. 数据存储：数据可以保存，并能随时读出和打印。

主要技术指标

1. 最大扭矩：2000N.m；

2. 测量范围：40-2000 N.m；

3. 试验扭矩示值相对误差：±1%

4. 扭矩重复性误差：1%

5. 扭矩分辨力：1N.m ；

6. 轴力测量范围：10-500 kN

7. 轴力示值相对误差：优于示值的±1%

8. 轴力重复性误差：1%

9. 轴力分辨力：0.5kN

10. 螺栓规格：M16-M30

11. 螺栓长度：50-280mm

12. 扭转速度：30～360°/min

13. 电源电压：AC380V  50Hz

14. 扭转方向：正转 反转

试验机的主要配置

1. 扭转试验机主机   1台

2. 电机和控制器 1套

3. 高精度扭矩传感器2000N·m              1只

4. 轴向压力传感器500kN1只

5. 轴力检测装置 1套

6. 扭转夹头(大六角M16-M30)6套

7. 扭转夹头（扭剪型M16-M30)6套

8. 扭转垫板6件

9. 卡板6件

10. 挡板6件

11. 行星摆线针轮减速器       1台

12. 直线导轨(台湾 产) 2副

13. 液晶显示器       1套

14. 微型打印机       1台

15. 技术资料             1套
